Seri ve Paralel Bağlama

7. Sınıf Fen Bilimleri - Elektrik - Seri ve Paralel Bağlama

Bu derste ne öğreneceğiz?

Bu derste elektrik devrelerinde seri ve paralel bağlama yöntemlerini öğreneceğiz. Bu bağlama türlerinin özelliklerini, avantajlarını ve dezavantajlarını inceleyeceğiz. Ayrıca, bu konuyla ilgili örnekler ve alıştırmalar yaparak konuyu pekiştireceğiz.

Temel kavramlar

Elektrik Devresi

Elektrik devresi, elektrik akımının geçişini sağlayan iletkenlerden oluşan bir yapıdır. Devre elemanları arasında enerji kaynağı, iletkenler ve yükler bulunur.

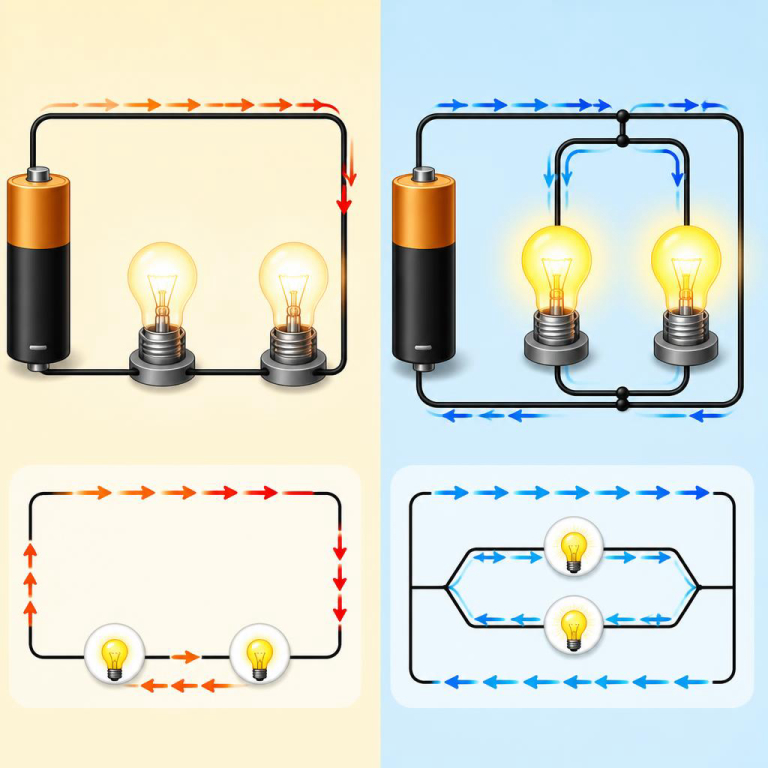

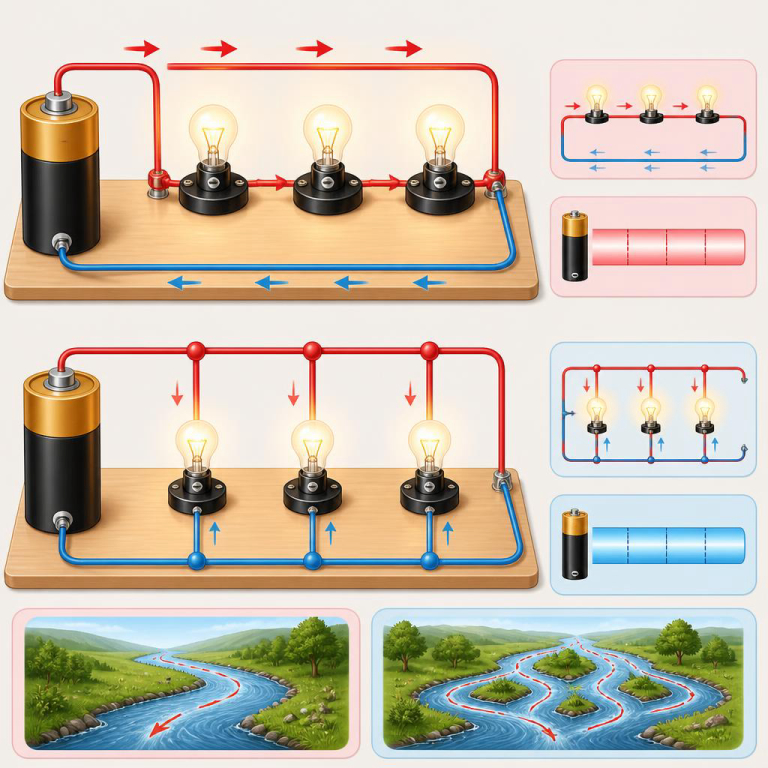

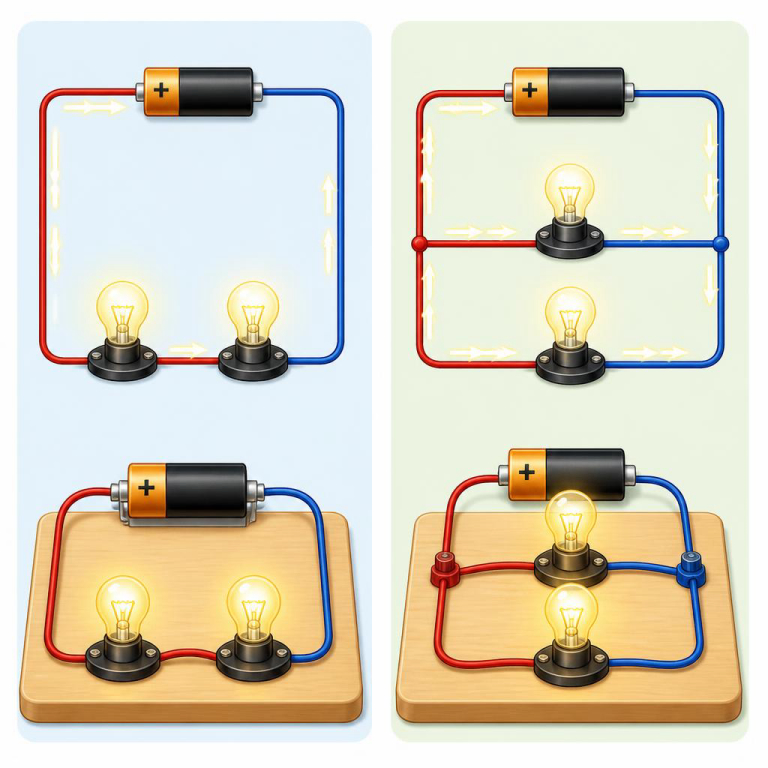

Seri Bağlama

Seri bağlama, devre elemanlarının birbirine ardışık olarak bağlandığı bir sistemdir. Bu bağlamada, akım her elemandan geçer ve toplam gerilim, elemanlar üzerindeki gerilimlerin toplamına eşittir.

Paralel Bağlama

Paralel bağlama, devre elemanlarının aynı iki noktaya bağlandığı bir sistemdir. Bu durumda, her eleman üzerinden geçen akım farklı olabilir ve toplam akım, elemanlar üzerinden geçen akımların toplamına eşittir.

Ayrıntılı anlatım

Seri Bağlama Özellikleri

• Akım her elemandan aynı miktarda geçer.
• Toplam gerilim, elemanlar üzerindeki gerilimlerin toplamına eşittir.
• Bir elemanın arızalanması, devrenin tamamını etkiler.

Paralel Bağlama Özellikleri

• Her eleman üzerinden geçen akım farklı olabilir.
• Toplam akım, elemanlar üzerinden geçen akımların toplamına eşittir.
• Bir elemanın arızalanması, diğer elemanların çalışmasını etkilemez.

Çözümlü örnekler

Örnek 1: Seri Bağlama

Bir devrede 3 adet 2V'luk pil seri bağlanmıştır. Toplam gerilim nedir?

Çözüm: Toplam gerilim = 2V + 2V + 2V = 6V

Örnek 2: Paralel Bağlama

Bir devrede 3 adet 2Ω'luk direnç paralel bağlanmıştır. Toplam direnç nedir?

Çözüm: 1/Rt = 1/R1 + 1/R2 + 1/R3

1/Rt = 1/2 + 1/2 + 1/2 = 3/2

Rt = 2/3 Ω

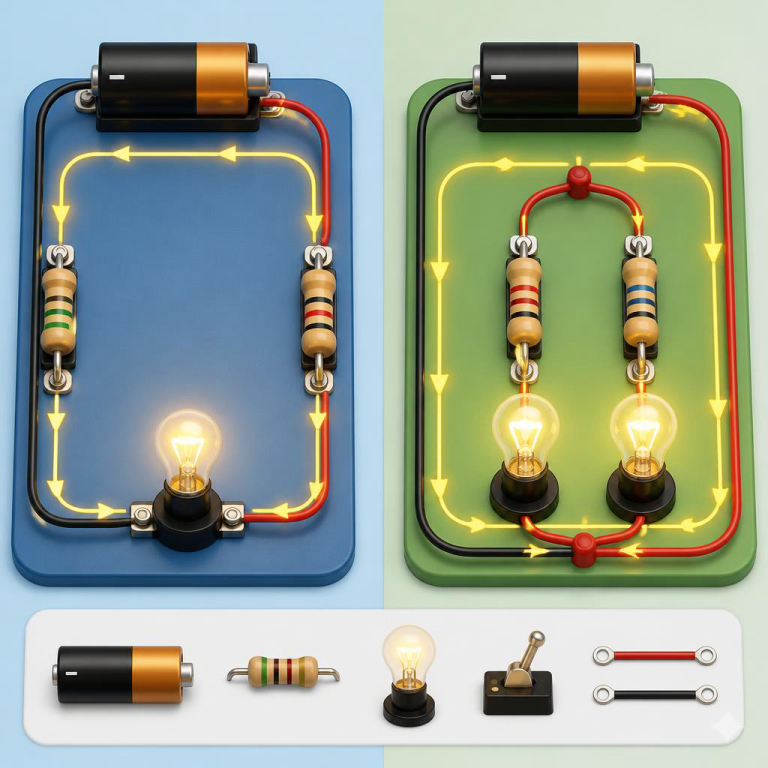

Örnek 3: Seri ve Paralel Bağlama Kombinasyonu

Bir devrede 2 adet 3Ω'luk direnç seri, 1 adet 6Ω'luk direnç paralel bağlanmıştır. Toplam direnç nedir?

Çözüm: Seri dirençler için R1 + R2 = 3Ω + 3Ω = 6Ω

Paralel dirençler için 1/Rt = 1/6 + 1/6 = 2/6

Rt = 3Ω

Toplam direnç = 6Ω + 3Ω = 9Ω

Sık yapılan hatalar

• Seri ve paralel bağlamanın karıştırılması.
• Toplam gerilim ve akım hesaplamalarında yanlış formül kullanılması.
• Devre elemanlarının arızalanmasının etkilerinin göz ardı edilmesi.

Uygulama

Bir devre tasarlayın ve hem seri hem de paralel bağlama yöntemlerini kullanarak toplam gerilim ve akımı hesaplayın. Kullanacağınız elemanlar: 2 adet 1.5V pil, 2 adet 3Ω direnç.

Mini test

1. Seri bağlamada toplam gerilim nasıl hesaplanır?
2. Paralel bağlamada toplam akım nasıl hesaplanır?
3. Bir elemanın arızalanması seri bağlamada neyi etkiler?
4. Paralel bağlamada dirençler nasıl hesaplanır?
5. Seri ve paralel bağlama arasındaki temel fark nedir?

Cevap anahtarı

1. Elemanlar üzerindeki gerilimlerin toplamı alınarak hesaplanır.
2. Her eleman üzerinden geçen akımların toplamı alınarak hesaplanır.
3. Devrenin tamamını etkiler, akım geçmez.
4. 1/Rt = 1/R1 + 1/R2 + ... şeklinde hesaplanır.
5. Seri bağlamada akım sabit, gerilim değişir; paralel bağlamada gerilim sabit, akım değişir.

Özet

Bu derste seri ve paralel bağlama yöntemlerini öğrendik. Seri bağlamada akım sabit, gerilim değişirken; paralel bağlamada gerilim sabit, akım değişir. Bu bilgileri kullanarak devre tasarlayabilir ve hesaplamalar yapabilirsiniz.
