Gerilim

7. Sınıf Fen Bilimleri - Elektrik - Gerilim

Bu derste ne öğreneceğiz?

Bu derste elektrik gerilimini, gerilim kaynaklarını ve gerilimin elektrik devrelerindeki rolünü öğreneceğiz. Ayrıca gerilim ile ilgili temel kavramları ve uygulamaları inceleyeceğiz.

Temel kavramlar

Gerilim Nedir?

Gerilim, elektrik yüklerini hareket ettirmek için gerekli olan potansiyel farkıdır. Bir devredeki gerilim, volt (V) birimi ile ölçülür.

Gerilim Kaynakları

Gerilim kaynakları, elektrik akımını sağlamak için kullanılan cihazlardır. En yaygın gerilim kaynakları piller ve elektrik prizleridir.

Devre Elemanları

Bir elektrik devresinde gerilim, direnç ve akım gibi elemanlar bulunur. Gerilim, akımın devredeki direnç üzerinden geçmesini sağlar.

Ayrıntılı anlatım

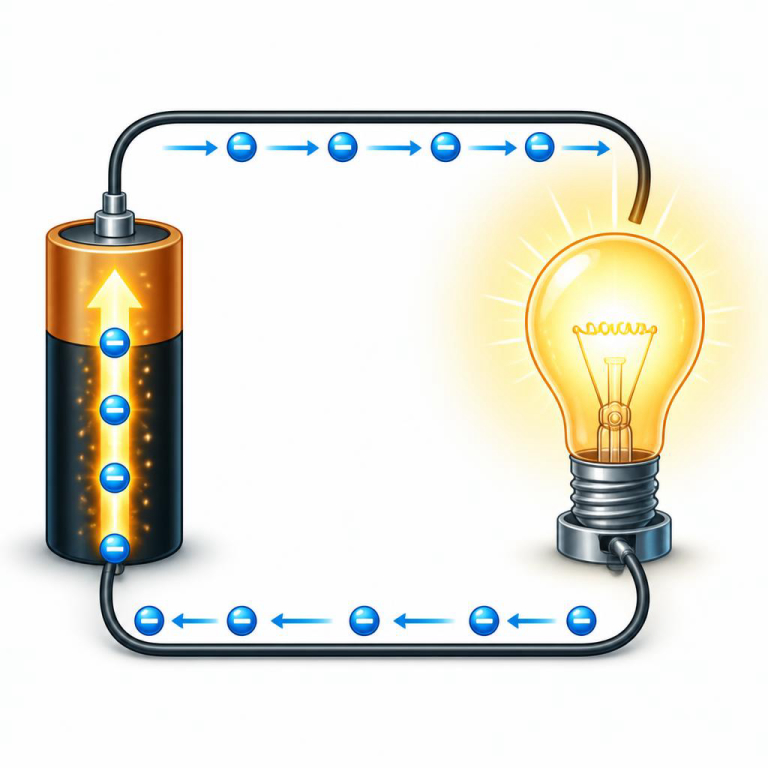

Gerilim, bir devredeki elektrik yüklerinin hareket etmesi için gerekli olan enerji farkını ifade eder. Örneğin, bir pilin iki ucu arasında bir gerilim vardır. Bu gerilim, devredeki elektrik akımını oluşturur.

Gerilim, Ohm Yasası ile de ilişkilidir. Ohm Yasası, bir devredeki gerilim (V), akım (I) ve direnç (R) arasındaki ilişkiyi şöyle ifade eder:

V = I x R

Bu formülde:

• V: Gerilim (Volt)
• I: Akım (Amper)
• R: Direnç (Ohm)

Çözümlü örnekler

Örnek 1

Bir devrede 12 Volt gerilim ve 3 Ohm direnç varsa, devreden geçen akımı hesaplayalım.

Çözüm:

Ohm Yasası'na göre:

I = V / R

I = 12 V / 3 Ω = 4 A

Örnek 2

Bir devrede 24 Volt gerilim ve 6 Ohm direnç varsa, devreden geçen akımı hesaplayalım.

Çözüm:

I = V / R

I = 24 V / 6 Ω = 4 A

Örnek 3

Bir devrede 9 Volt gerilim ve 3 Ohm direnç varsa, devreden geçen akımı hesaplayalım.

Çözüm:

I = V / R

I = 9 V / 3 Ω = 3 A

Sık yapılan hatalar

• Gerilim ve akımın karıştırılması.
• Ohm Yasası'nın yanlış uygulanması.
• Gerilim kaynaklarının doğru tanımlanmaması.

Uygulama

Bir devrede 15 Volt gerilim ve 5 Ohm direnç varsa, devreden geçen akımı hesaplayın.

Mini test

1. Gerilim nedir?
2. Ohm Yasası'nın formülü nedir?
3. Bir devrede 10 Volt gerilim ve 2 Ohm direnç varsa, akım ne olur?
4. Gerilim kaynaklarına örnek verin.
5. Gerilim ile akım arasındaki ilişki nedir?

Cevap anahtarı

1. Elektrik yüklerini hareket ettirmek için gerekli olan potansiyel farkıdır.
2. V = I x R
3. 5 A
4. Piller, elektrik prizleri.
5. Gerilim, akımın devredeki direnç üzerinden geçmesini sağlar.

Özet

Bu derste gerilim kavramını, gerilim kaynaklarını ve Ohm Yasası'nı öğrendik. Gerilim, elektrik akımını oluşturmak için gerekli olan potansiyel farkıdır. Gerilim ile akım arasındaki ilişkiyi anlamak, elektrik devrelerini daha iyi kavramamıza yardımcı olur.
