Devre Elemanlarının Görevleri

5. Sınıf Fen Bilimleri - Elektrik - Devre Elemanlarının Görevleri

Bu derste ne öğreneceğiz?

Bu derste elektrik devre elemanlarını tanıyacak, her bir elemanın görevini öğrenecek ve devrelerin nasıl çalıştığını anlayacağız. Ayrıca, devre elemanlarının bir arada nasıl kullanıldığını göreceğiz.

Temel kavramlar

Elektrik Devresi

Elektrik devresi, elektrik akımının bir kaynaktan başlayarak bir veya daha fazla elemandan geçip geri döndüğü yoldur. Devreler kapalı ve açık olmak üzere ikiye ayrılır. Kapalı devre, akımın sürekli olarak akabildiği devredir. Açık devre ise akımın akmadığı devredir.

Devre Elemanları

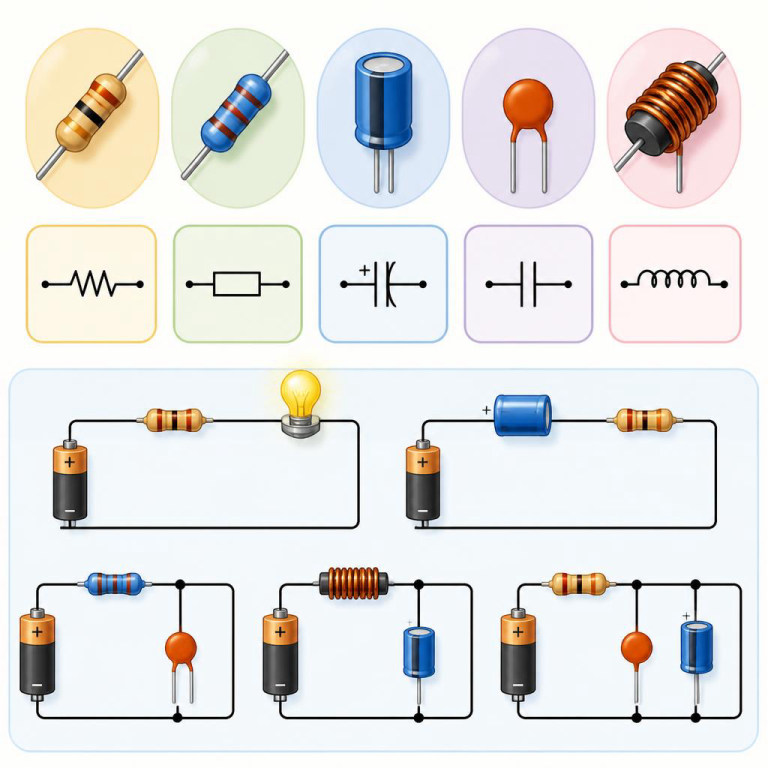

Devre elemanları, elektrik akımının yönlendirilmesi ve kontrol edilmesi için kullanılır. Başlıca devre elemanları şunlardır:

• Pil: Elektrik enerjisi sağlayan bir kaynaktır.
• Ampul: Elektrik akımını ışığa dönüştüren bir elemandır.
• Anahtar: Devreyi açıp kapamaya yarayan bir elemandır.
• Direnç: Akımı sınırlayan bir elemandır.

Ayrıntılı anlatım

Pil

Pil, elektrik enerjisi üreten bir kaynaktır. Genellikle kimyasal enerjiyi elektrik enerjisine dönüştürür. Pilin pozitif (+) ve negatif (-) kutupları vardır. Devreye bağlandığında, akım bu kutuplar arasında akar.

Ampul

Ampul, elektrik akımını ışığa dönüştüren bir elemandır. Ampulün içinde bir tel bulunur. Elektrik akımı bu telden geçtiğinde, tel ısınır ve ışık yayar. Ampul, devredeki akımın varlığını gösterir.

Anahtar

Anahtar, devreyi açıp kapamaya yarayan bir elemandır. Anahtar kapalı olduğunda devre tamamlanır ve akım akar. Açık olduğunda ise devre kesilir ve akım durur.

Direnç

Direnç, devredeki akımı sınırlamak için kullanılır. Direnç, akımın geçişini zorlaştırarak devredeki akım miktarını kontrol eder. Bu, devredeki diğer elemanların zarar görmesini engeller.

Çözümlü örnekler

Örnek 1

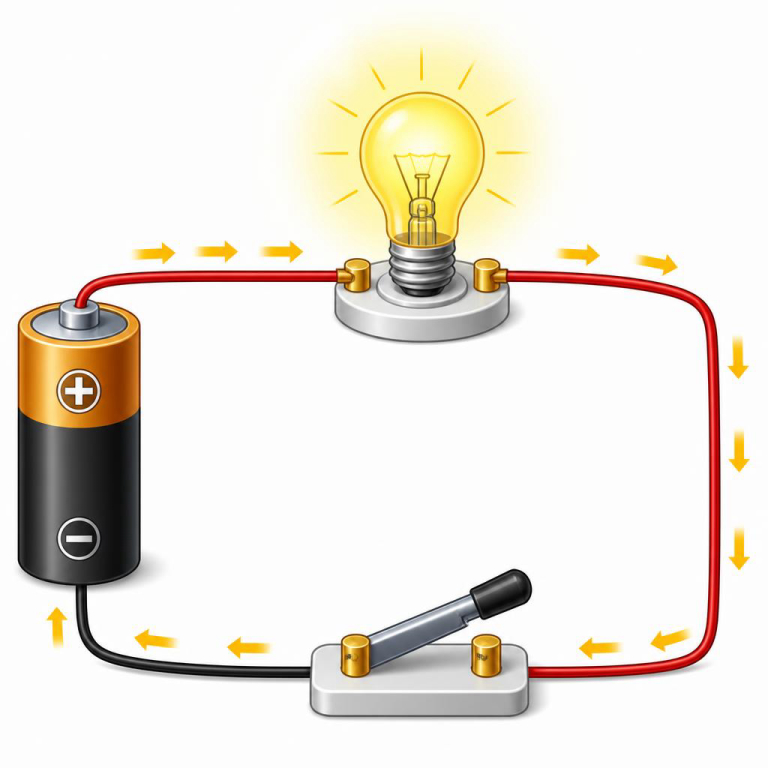

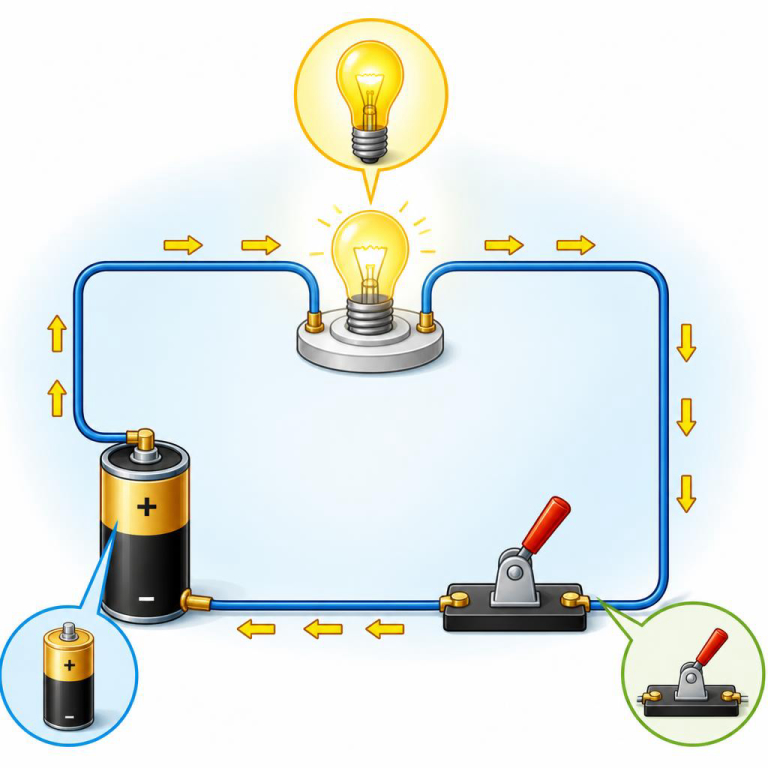

Bir devrede bir pil, bir ampul ve bir anahtar bulunmaktadır. Anahtar kapalı olduğunda ampul yanar. Açık olduğunda ampul sönmektedir. Bu devreyi çizin ve açıklayın.

Örnek 2

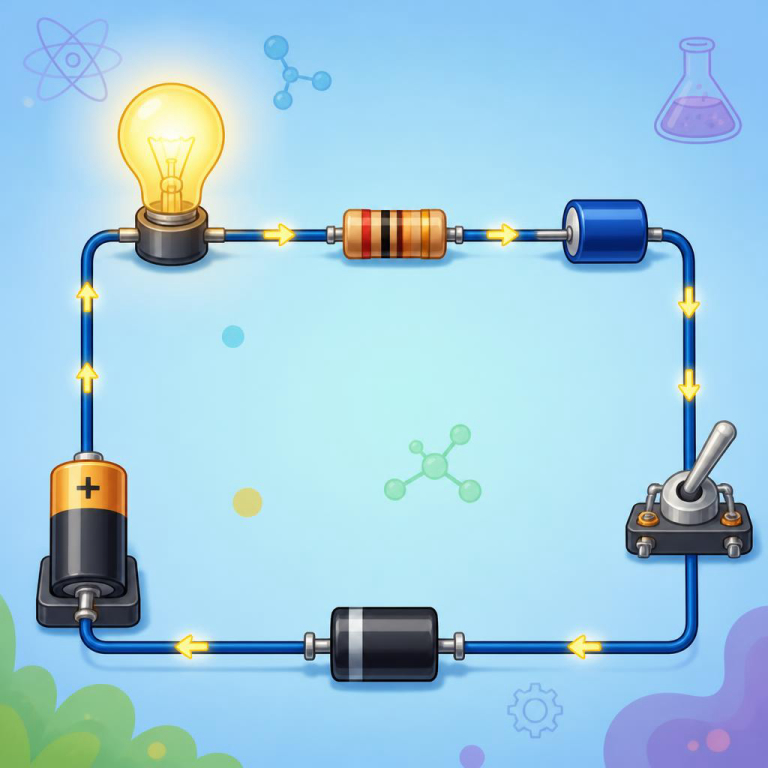

Bir devrede bir pil, iki ampul ve bir direnç bulunmaktadır. Direnç, ampullerin daha az ışık vermesine neden oluyor. Direncin etkisini açıklayın.

Örnek 3

Bir devrede bir pil, bir anahtar ve bir ampul bulunmaktadır. Anahtar kapalıyken devredeki akımın yönünü değiştirin. Ampulün durumu ne olur?

Sık yapılan hatalar

Öğrenciler genellikle devre elemanlarının görevlerini karıştırabilir. Örneğin, ampulün ışık yayma görevini anlamakta zorluk çekebilirler. Ayrıca, anahtarın devreyi açıp kapama işlevini unutabilirler. Bu nedenle, her elemanın görevini net bir şekilde anlamak önemlidir.

Uygulama

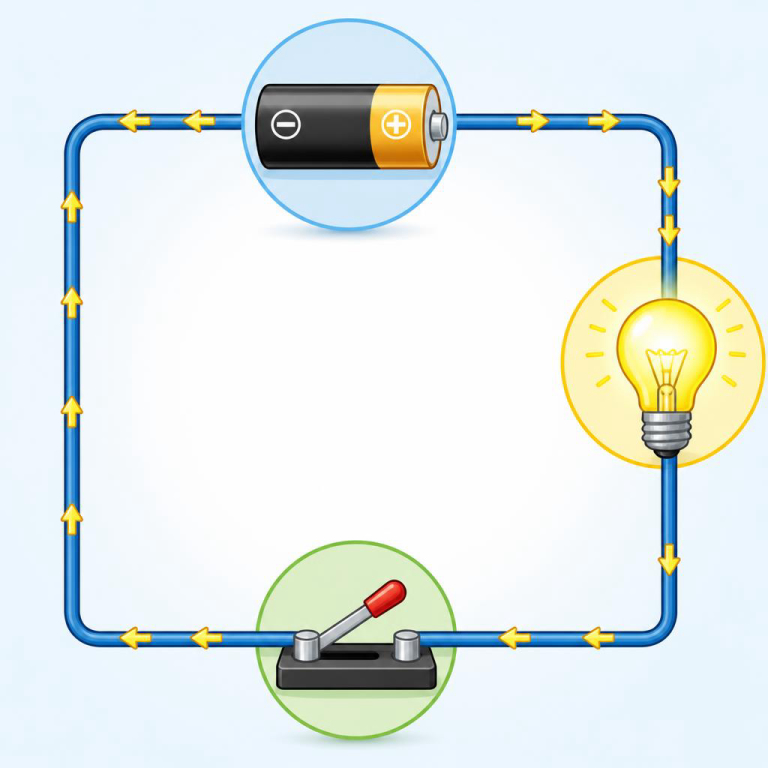

Şimdi bir devre tasarlayalım. Aşağıdaki elemanları kullanarak bir devre çizin:

• 1 adet pil
• 1 adet ampul
• 1 adet anahtar

Devrenizi çizerken, her elemanın yerini ve bağlantılarını doğru bir şekilde gösterin.

Mini test

1. Pilin görevi nedir?
2. Ampul devrede ne işe yarar?
3. Anahtarın devredeki rolü nedir?
4. Direnç ne yapar?
5. Açık devre ile kapalı devre arasındaki fark nedir?

Cevap anahtarı

1. Elektrik enerjisi sağlamak.
2. Elektrik akımını ışığa dönüştürmek.
3. Devreyi açıp kapamak.
4. Akımı sınırlamak.
5. Açık devrede akım akmaz, kapalı devrede akım akar.

Özet

Bu derste elektrik devre elemanlarını öğrendik. Pil, ampul, anahtar ve direnç gibi elemanların görevlerini ve nasıl çalıştıklarını inceledik. Devrelerin kapalı ve açık olmasının önemini anladık. Devre tasarımı yaparak öğrendiklerimizi pekiştirdik.
