Devre Elemanları

5. Sınıf Fen Bilimleri - Elektrik - Devre Elemanları

Bu derste ne öğreneceğiz?

Bu derste elektrik devre elemanlarını tanıyacak, devrelerin nasıl çalıştığını anlayacak ve basit devreler kurmayı öğreneceğiz. Elektrik akımının nasıl aktığını ve devre elemanlarının işlevlerini keşfedeceğiz.

Temel kavramlar

Elektrik Akımı

Elektrik akımı, elektrik yüklerinin bir iletken üzerinden hareketidir. Akım, amper (A) birimi ile ölçülür.

Devre

Devre, elektrik akımının geçişine olanak tanıyan bir yol veya bağlantıdır. Devreler kapalı ve açık olmak üzere ikiye ayrılır. Kapalı devre, akımın sürekli olarak akmasını sağlar, açık devre ise akımın durmasına neden olur.

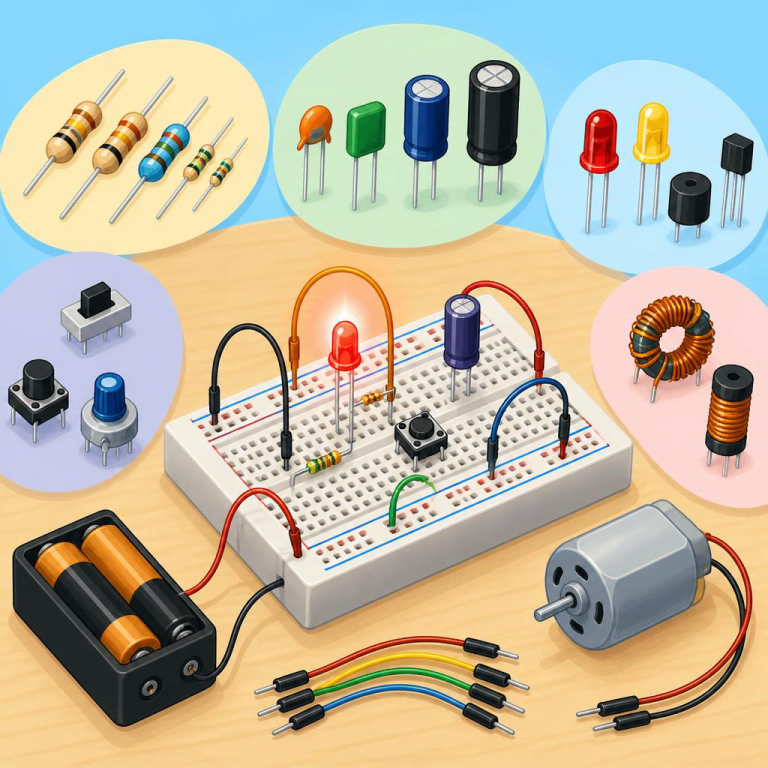

Devre Elemanları

Devre elemanları, elektrik akımını yönlendiren veya kontrol eden bileşenlerdir. Temel devre elemanları şunlardır:

• Direnç
• Kapasitör
• Pil
• Anahtar
• Lamba

Ayrıntılı anlatım

Pil

Pil, elektrik enerjisi üreten bir devre elemanıdır. Kimyasal enerjiyi elektrik enerjisine dönüştürür. Pilin pozitif (+) ve negatif (-) kutupları vardır.

Lamba

Lamba, elektrik akımını ışığa dönüştüren bir elemandır. Devreye bağlandığında ışık yayar. Lambanın çalışabilmesi için devrenin kapalı olması gerekir.

Anahtar

Anahtar, devreyi açıp kapatan bir elemandır. Devreyi kapalı hale getirdiğinde akım geçer, açık hale getirdiğinde akım durur.

Çözümlü örnekler

Örnek 1

Bir devrede bir pil, bir lamba ve bir anahtar bulunmaktadır. Anahtar kapalı olduğunda lamba yanar. Bu devrede hangi elemanlar vardır?

Çözüm: Devrede bir pil, bir lamba ve bir anahtar bulunmaktadır. Anahtar kapalı olduğu için akım lambadan geçer ve lamba yanar.

Örnek 2

Bir devrede iki direnç bulunmaktadır. Dirençlerden biri 5 ohm, diğeri 10 ohm'dur. Toplam direnç nedir?

Çözüm: Dirençler seri bağlandığında toplam direnç, dirençlerin toplamına eşittir. Yani 5 ohm + 10 ohm = 15 ohm.

Örnek 3

Bir devrede bir pil, bir anahtar ve bir lamba bulunmaktadır. Anahtar açık olduğunda lamba yanar mı?

Çözüm: Hayır, anahtar açık olduğunda devre açık kalır ve akım geçmez, bu nedenle lamba yanmaz.

Sık yapılan hatalar

Öğrenciler genellikle devre elemanlarının işlevlerini karıştırabilirler. Örneğin, anahtarın işlevini anlamadan devreyi kurmaya çalışmak, devrenin çalışmamasına neden olabilir. Ayrıca, dirençlerin toplamını hesaplarken seri ve paralel bağlantıları karıştırmak da yaygın bir hatadır.

Uygulama

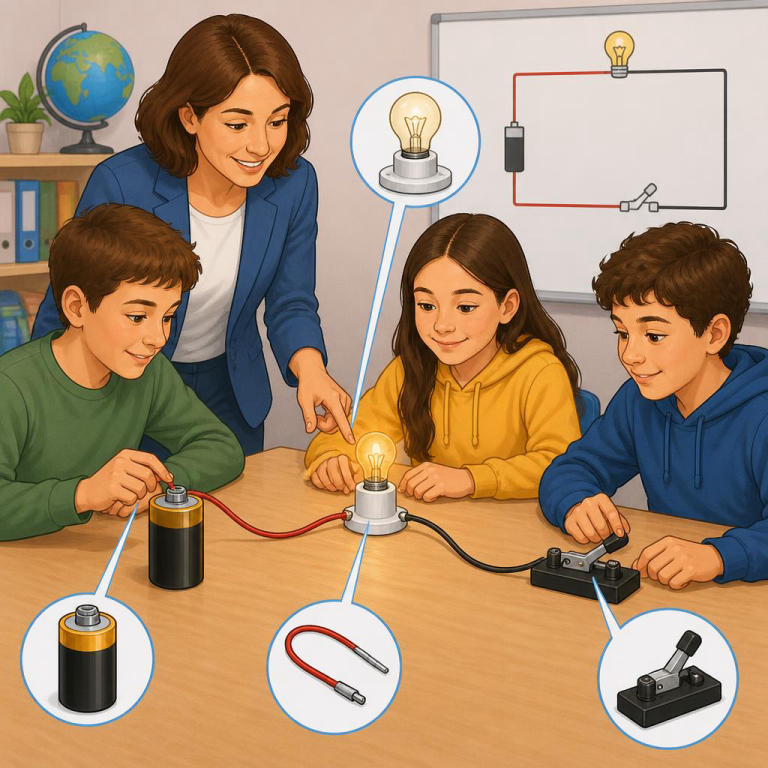

Şimdi basit bir devre kurmayı deneyelim. Aşağıdaki malzemeleri kullanarak bir devre oluşturun:

• 1 adet pil
• 1 adet lamba
• 1 adet anahtar

Malzemeleri kullanarak devrenizi oluşturun ve anahtarı kapatıp açarak lambanın yanıp yanmadığını kontrol edin.

Mini test

1. Bir devrede hangi elemanlar bulunur?
2. Pil ne işlev görür?
3. Anahtarın devredeki rolü nedir?
4. Seri bağlı dirençlerin toplamı nasıl hesaplanır?
5. Açık devre nedir?

Cevap anahtarı

1. Pil, lamba, anahtar, direnç gibi elemanlar bulunur.
2. Pil, elektrik enerjisi üreten bir elemandır.
3. Anahtar, devreyi açıp kapatan bir elemandır.
4. Seri bağlı dirençlerin toplamı, dirençlerin toplamına eşittir.
5. Açık devre, akımın geçmediği devredir.

Özet

Bu derste elektrik devre elemanlarını öğrendik. Pil, lamba, anahtar ve direnç gibi temel elemanların işlevlerini ve nasıl kullanıldıklarını inceledik. Ayrıca basit devreler kurarak uygulamalı deneyimler kazandık.
