Basit Elektrik Devresi Kavramları

4. Sınıf Fen Bilimleri - Elektrik - Basit Elektrik Devresi Kavramları

Bu derste ne öğreneceğiz?

Bu derste, elektrik devrelerinin temel kavramlarını öğreneceğiz. Basit bir elektrik devresi nasıl kurulur, hangi elemanlar kullanılır, bu elemanların işlevleri nelerdir gibi konulara değineceğiz. Ayrıca, örnekler ve alıştırmalar ile konuyu pekiştireceğiz.

Temel kavramlar

Elektrik devreleri, elektrik akımının belirli bir yol boyunca hareket etmesini sağlayan sistemlerdir. İşte bu konuda bilmemiz gereken bazı temel kavramlar:

• Elektrik Akımı: Elektrik yüklerinin bir noktadan diğerine hareketidir. Amper (A) birimi ile ölçülür.
• Devre Elemanları: Elektrik devresinde kullanılan parçalar. Bunlar arasında pil, ampul, anahtar ve iletkenler bulunur.
• Devreyi Tamamlamak: Elektrik akımının geçebilmesi için devrenin kapalı olması gerekir. Açık devre, akımın geçmediği devredir.

Ayrıntılı anlatım

Bir elektrik devresi kurmak için öncelikle gerekli elemanları tanıyalım:

• Pil: Elektrik enerjisi sağlayan bir kaynaktır. Devrede akımın başlaması için gereklidir.
• Ampul: Elektrik akımını ışığa dönüştüren bir elemandır. Devrede akım geçtiğinde ışık yayar.
• Anahtar: Devreyi açıp kapatmamızı sağlar. Anahtar açıkken devre açıktır, kapalıyken devre tamamlanır.
• İletkenler: Elektrik akımının geçmesini sağlayan tellerdir. Genellikle bakır veya alüminyumdan yapılır.

Bir örnek yapalım

Şimdi basit bir elektrik devresi kuralım. Gerekli malzemelerimiz:

• 1 adet pil
• 1 adet ampul
• 1 adet anahtar
• İletken teller

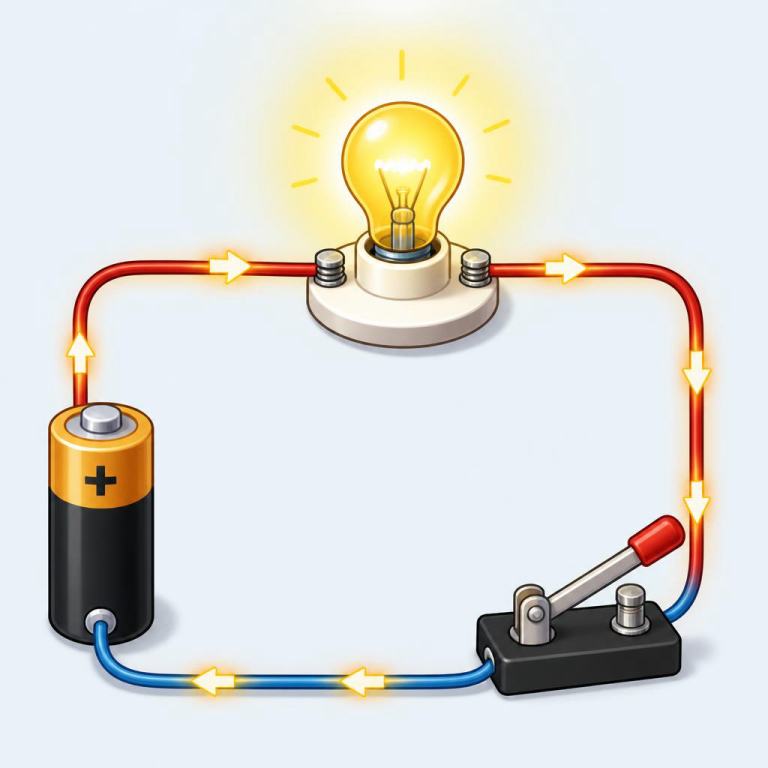

Devreyi kurarken şu adımları izleyelim:

1. Pili yerleştirin.
2. Ampulü pilin pozitif kutbuna bağlayın.
3. Ampulün diğer ucunu anahtara bağlayın.
4. Anahtarın diğer ucunu pilin negatif kutbuna bağlayın.

Devreyi tamamladığınızda anahtarı kapatın ve ampulün yanıp yanmadığını kontrol edin. Eğer yanıyorsa devreniz başarılı bir şekilde kurulmuştur!

Şimdi Biraz Dikkat

Devreyi kurarken dikkat etmemiz gereken bazı noktalar var:

• Devre elemanlarının doğru bir şekilde bağlandığından emin olun.
• Ampulün doğru yönde yerleştirildiğinden emin olun; aksi takdirde yanmayabilir.
• İletkenlerin bağlantılarının sağlam olduğuna dikkat edin.

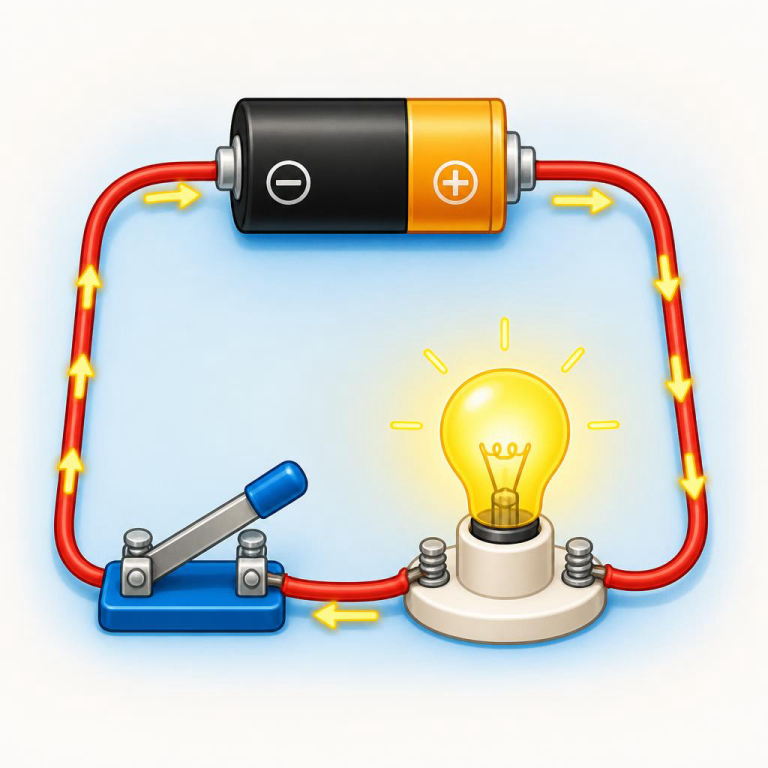

Görsel Anlatım

Birlikte Düşünelim

Bir devrede ampul yanmıyorsa, ne yapmalıyız? Öncelikle devrenin kapalı olduğundan emin olmalıyız. Eğer devre kapalıysa, bağlantıları kontrol etmeliyiz. Pilin bitip bitmediğini de kontrol etmek önemli. Bu durumda, devre elemanlarını dikkatlice incelemek gerekir.

Sık yapılan hatalar

Öğrencilerin elektrik devreleri kurarken sıkça yaptığı hatalar şunlardır:

• Devreyi açarken anahtarı kapatmayı unutmaları.
• Ampulü yanlış yönde bağlamaları.
• İletkenleri sağlam bir şekilde bağlamamaları.

Uygulama

Şimdi öğrendiklerimizi pekiştirmek için bir uygulama yapalım. Aşağıdaki devre elemanlarını kullanarak kendi devrenizi kurun:

• 1 adet pil
• 2 adet ampul
• 1 adet anahtar
• İletken teller

Devrenizi kurduktan sonra ampullerin yanıp yanmadığını kontrol edin. Eğer her iki ampul de yanıyorsa, devreniz başarılıdır!

Mini test

Şimdi öğrendiklerimizi test edelim:

1. Bir elektrik devresinde hangi elemanlar bulunur?
2. Devreyi kapalı hale getirmek için ne yapmalıyız?
3. Ampul neden yanar?
4. Pil ne işe yarar?
5. Devredeki anahtarın işlevi nedir?

Cevap anahtarı

1. Pil, ampul, anahtar ve iletkenler.
2. Anahtarı kapatmalıyız.
3. Elektrik akımı geçtiğinde yanar.
4. Elektrik enerjisi sağlamaktadır.
5. Devreyi açıp kapatmamızı sağlar.

Özet

Bu derste basit elektrik devrelerinin temel kavramlarını öğrendik. Elektrik akımının ne olduğunu, devre elemanlarını ve devreyi nasıl kuracağımızı öğrendik. Ayrıca, sık yapılan hataları ve uygulama örneklerini inceledik. Unutmayın, elektrik devreleri güvenli bir şekilde kurulmalı ve kullanılmalıdır!
